带宽 20kHz
电流传输比 2mV/A
1. 概 述

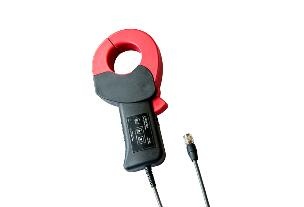

CTB500/1000电流探头是一款能够同时测量直流和交流的高精度电流探头，分别用于500A和1000A以下的AC/DC电流的可打开/关闭的夹钳型电流传感器。其特点包括：高精度，典型值0.3%；良好的频率特性和温度特性；CTB500带宽为100kHz，CTB1000带宽为20kHz。该产品需要配合CTB104(四通道传感器单元)使用，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。
产品电气规格
Ø f.s.最大显示值或刻度长度(表示额定初级电流量程)
Ø rdg.读取值(表示当前正在测量的值以及测量仪器当前指示的值)
Ø 输入正选波﹑导体中心位置﹑CTB104组合﹑不包括各种影响
Ø 输入电阻为1MΩ以上的测量仪器
Ø 测量前请正确消磁调零
| CTB500 | CTB1000 | |
| 额定电流 | AC/DC 500A | AC/DC 1000A |
| 带宽 | 100kHz | 20kHz |
| 电流传输比 | 4mV/A | 2mV/A |
| 最大输入电流 | 参考 电流额定值VS频率曲线 | |
| 精度 | 参考 精度列表说明 | |
| 使用温湿度范围 | -40℃~85℃ , 80% RH以下（没有结露） | |
| 保证精度范围 | 0℃~40℃ , 80% RH以下 | |
| 温漂系数 |
-40℃~0℃﹑40℃~85℃ 幅度灵敏度：±0.02% rdg./ ℃以下 偏置电压：≤±8mV |
|
| 可测量导体直径 | φ 50 mm以下 | |
| 导体位置影响 |
±0.2% rdg.以下 (100A输入，DC-100Hz，使用外径为10mm的线材情况) |
|
| 电源电压 | ±12V | |
| 电源容量 | ±300mA以下(500A/45Hz测量，±12V供电) | |
