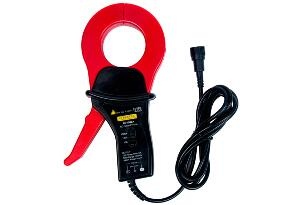

交流电流探头（AC）CP1000A (1000A/100kHz)

连续电流 1000Arms
峰值电流 2000pk
精度 ≤2%
带宽 20Hz~100kHz

产品详情
产品手册
相关附件

1. 概述

CP1000A电流探头用于交流电流测量，被测电流达到1000A有效值，2000A的峰值电流，带宽到100kHz。钳口直径约54mm；标准的BNC输出接口，可接任何厂家示波器；3个量程可切换，方便小电流测量；增加可选配件BNC转香蕉插座，可实现和数字万用表的连接。广泛应用于电机驱动，逆变器，开关电源，航空电子等测量中。

产品规格

量程		10A	100A	1000A
连续电流		10Arms	100Arms	1000Arms
峰值电流		30Apk	300Apk	2000pk
电流传输比		100mV/A	10mV/A	1mV/A
带宽		20Hz~100kHz
上升时间		≤3.5μs
精度	0.1A...1A	≤2%
	1A...10A	≤1%
	10A...100A	≤0.5%
	100A...1000A	≤0.3%
位置对精度影响		0.2%(典型值)
钳口直径		54mm
输出接口		BNC
输出线长度		2米
安全等级		600V CATIII
工作温湿度		-10℃~55℃,80% or less
保存温湿度		-40℃~70℃,80% or less
工作海拔高度		2000m
尺寸(长宽高)		21611545mm
重量		695g
