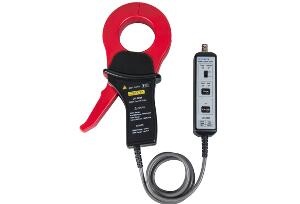

低频交直流电流探头CPL2000 (2000A/10KHz)

自动调零功能
带宽（-3dB） DC～10kHz
最大测量电流 200Arms 2000Arms
峰值电流 300Apk 3000Apk
标准的BNC输出接口

产品详情
产品手册
相关附件

概述

CPL2000是一款能够同时测量直流和交流的电流探头。测量电流最大2000Arms,峰值电流3000Apk，带宽为10kHz(-3dB)。提供两个量程切换(200A和2000A档位)，根据电流大小选择合适量程；具有自动调零功能，使用方便；带有电源和电池低电压报警指示灯，过载报警声；可使用电池供电或者外部电源供电，使得测量更加方便；标准的BNC输出接口,方便和示波器等其它设备的连接，可使用BNC转双香蕉插头连接万用表测量AC和DC电流。通常用于工频测量﹑电机驱动﹑电源等场合。

电气特性

测量条件：23℃,60%RH,附近无载流线，被测导线穿过中心测试，负载阻抗1MΩ。

量程	200A	2000A
最大测量电流	200Arms	2000Arms
峰值电流	300Apk	3000Apk
量程灵敏度	10mV/A	1mV/A
典型精度（DC，45Hz~66Hz）	±2%rdg.±5mV	±2%rdg.±1mV
带宽（-3dB）	DC～10kHz
工作电压	CATII 600V
典型电池类型和寿命	9V碱性层叠电池/ 15小时
低电池指示功能	当电池电压＜6.5V时, 电池指示灯红色报警
过载指示功能	被测电流超过量程，蜂鸣器响
