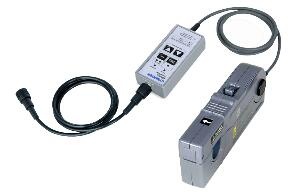

高频交直流电流探头CP8500A (500A/5MHz)

带宽(-3dB) DC-5MHz
上升时间 70ns or less
连续电流最大值 500Arms
峰值电流 750A
供电方式 DC 12V/1A

产品详情
产品手册
相关附件

1. 概述

CP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。

CP8500A钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量500A的连续电流和750A的峰值电流，提供了5MHz的带宽；探头具有500A (100X)和75A (10X)两个量程可选择，10X量程用于小电流测量，分辨率高达10mA。CP8000系列电流探头常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。

型号		CP8500A
带宽(-3dB)		DC-5MHz(图1)

上升时间		≤70ns

连续电流最大值		500Arms(图2)

峰值电流		750Apk
量程		75A	10X衰减
		500A	100X衰减
过流报警值		75A	≥75A
		500A	≥750A
电流传输比		75A	0.1V/A
		500A	0.01V/A
分辨率		75A	5mA
		500A	50mA
精度(DC,45-66Hz，最大连续电流)		75A	±1%±10mA
		500A	±1%±100mA
输入阻抗		参考(图3)

延时时间	探头主机	42ns
	BNC(1m)	5ns
终端负载要求		≥100kΩ
供电方式		DC 12V/1A（标配适配器）
绝缘线电压		600V CATII 300V CATIII
安全符合标准		EN61010-1: 2010
EMC符合标准		EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013
