品 牌：日置
品名型号：功率计PW3337
产品简介：DC和0.1Hz～100kHz,3ch输入,DC,或1P2W～3P3W或3P4W,最大输入1000V,65A,基本精度±0.1%
| 功率计PW3337，PW3337-01/-02/-03 | |
| 直接输入的方式准确测量最大AC/DC 1000V/65A的仪器， 可2台功率计同步共6ch | |
| 支持3ch输入，DC、可测单相2线~三相4线 | |
| 使用2台同步+免费PC应用软件则可以作为6ch的功率计来使用（仅限PW3337s） | |
| 用于马达、变频器、功率调节器、电源等的开发和生产 | |
| 高基本精度：±0.15% | |
| 宽频带：DC，0.1Hz～100kHz | |
| 直接输入方式下最大可测65A的大电流 | |
| 标配谐波测量：符合IEC61000-4-7 | |
| 变压器/马达的无负载试验中，即便是低功率因数也能实现高精度测量 | |

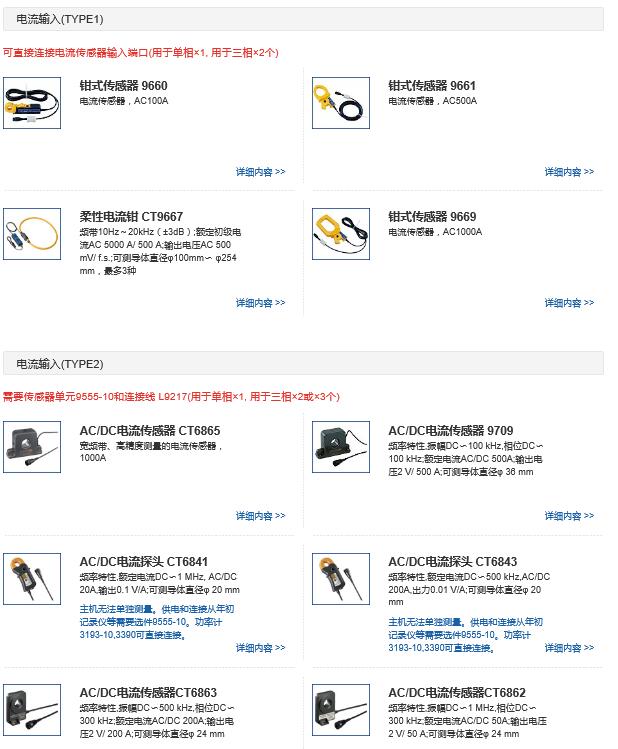

| 支持最大AC 5000A输入，带外部电流传感器输入端口 | |
| 最多可同时控制8台仪器 | |
| 技术指标 | |
| 测量线路 | 单相2线、单相3线、三相3线、三相4线(每个接线均可设置电压/电流量程) |
| 测量项目 | 电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、 |
| 效率、电流累积、有功功率累积、累积时间、电压波形峰值、电流波形峰值、 | |
| 电压波峰因数、电流波峰因数、时间平均电流、时间平均有效功率、电压纹 | |
| 波率、电流纹波率 | |
| 谐波相关项目 | 同步频率范围：10Hz～640Hz，分析次数：最多50次 |
| 谐波电压有效值，谐波电流有效值，谐波有功功率，总谐波电压畸变率，总 | |
| 谐波电流畸变率，基波电压，基波电流，基波有功功率，基波视在功率，基 | |
| 波无功功率，基波功率因数(位移功率因数)，基波电压电流相位差，通道间电 | |
| 压基波相位差，通道间电流基波相位差，谐波电压含有率，谐波电流含有率， | |
| 谐波有功功率含有率 (仅限通过专用软件获取数据：谐波电压相位角，谐波 | |
| 电流相位角、谐波电压电流相位差) | |
| 测量量程 | [电压] AC/DC 15V～1000V，7档量程 |
| [电流] AC/DC 200mA～50A，8档量程 | |
| [功率] 3.0000W～150.00kW (根据电压·电流量程的组合而定) | |
| 累积测量 | [电流] 6位显示 (0.00000 mAh～，极性分类和综合值) |
| (累积：10000小时以下) | [有功功率] 6位显示 (0.00000 mWh～, 极性分类和综合值) |
| 输入电阻 (50/60 Hz) | 电压：2 MΩ，电流：1 mΩ以下 (直接输入) |
| 基本精度 | ±0.1% rdg. ±0.1% f.s. (DC) |
| (有功功率) | ±0.1% rdg. ±0.05% f.s. (45 Hz～66 Hz, 输入< 50% f.s.时) |
| ±0.15% rdg. (45 Hz～66 Hz, 50% f.s. ≤ 输入时) | |
| 显示更新率 | 约5次/s～20s (根据平均次数的设置而变化) |
| 频率特性 | DC，0.1Hz～100kHz |
| D/A输出 | 16ch (从下面选择输出项目)，电平输出DC ±2 V，波形输出1 V f.s. 电平输 |
| 仅限-02/-03 | 出/波形输出(电压/电流/有功功率)，电平输出(视在功率/无功功率/功率因数 |
| 等)，高速有功功率电平输出 | |
| 功能 | [整流方式切换] AC+DC, AC+DC Umn, AC, DC, FND |
| 自动量程，平均值，VT·CT设置，同步控制，MAX/MIN等 | |
| 接口 | 标配RS-232C/LAN，支持GP-IB(仅限-01、-03) |
| 电源 | AC 100 V～240 V, 50/60 Hz, 40 VA |
| 体积及重量 | 305W × 132H × 256D mm, 5.6 kg |
| 附件 | 使用说明书×1，测量指南×1，电源线×1 |
