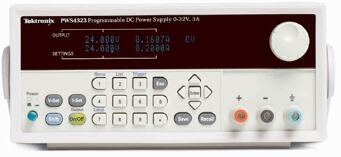

可编程直流电源PWS4000系列

品牌：泰克
品名型号：可编程直流电源PWS4000系列
产品简介：可替代安捷伦E364xA电源，可通过USB接口程控

PWS4000 可编程电源系列具有很大电压和电流范围，为您的测试台增添更多功能。基本电压精度 0.03%，噪声低于 5 mVp-p，让您对直流电源的输出值尽管放心。列表模式和用于远程编程的 USB 端口，可加快复杂的测试开发。PWS4000 电源系列能够快速准确地生成您所需要的电源。

产品详情
产品手册
相关附件

主要特点和优点

主要性能指标

线性稳压电源
高达72 V 输出电压
0.03% 基本电压精度
0.05% 基本电流精度
< 5 mV_p-p 纹波和噪声

提供的功能和特点

在明亮的显示器上同时显示输出电压、电流和极限
可以调节过压保护
通过数字键盘直接输入参数
最多存储40 种用户自定义设置
列表模式，逐步通过存储的设置，执行测试顺序
远程传感，补偿引线电阻

连接

后面输出和触发/ 状态线路
后面板上提供了USB 设备端口，快速连接PC，进行远程编程
包括National Instrument LabVIEW SignalExpress^TM TE 限定版软件，连通测试平台

特点

电气技术数据

说明	PWS4205	PWS4305	PWS4323	PWS4602	PWS4721
DC 输出额定值
电压	0 - 20 V	0 - 30 V	0 - 32 V	0 - 60 V	0 - 72 V
电流	0 - 5 A	0 - 5 A	0 - 3 A	0 - 2.5 A	0 - 1.2 A
最大功率	100 W	150 W	96 W	150 W	86 W
负载稳定
电压	<0.01% + 2 mV
电流	<0.05% + 0.1 mA	<0.05% + 1.5 mA	<0.05% + 0.1 mA	<0.05% + 0.5 mA	<0.05% + 0.1 mA

线路稳定
电压	<0.01％ + 1 mV	<0.01％ + 1 mV	<0.01％ + 1 mV	<0.01％ + 2 mV	<0.01％ + 1 mV
电流	<0.05％ + 0.1 mA	<0.05％ + 0.1 mA	<0.05％ + 0.1 mA	<0.05％ + 0.05 mA	<0.05％ + 0.1 mA
纹波和噪声 (20 Hz-7 MHz)
电压	<1 mV_RMS <3 mV_p-p	<1 mV_RMS <4 mV_p-p	<1 mV_RMS <4 mV_p-p	<1 mV_RMS <5 mV_p-p	<1 mV_RMS <3 mV_p-p
电流	<3 mA_RMS	<4 mA_RMS	<3 mA_RMS	<3 mA_RMS	<3 mA_RMS
设置分辨率
电压	1 mV	1 mV	1 mV	1 mV	2 mV
电流	0.1 mA
设置精度 (可远程, 25 °C ± 5 °C)
电压	±0.03% + 3 mV	±0.03% + 3 mV	±0.03% + 3 mV	±0.03% + 6 mV	±0.03% + 6 mV
电流	±0.05% + 2 mA	±0.05% + 2.5 mA	±0.05% + 2 mA	±0.05% + 1.5 mA	±0.05% + 1 mA
仪表分辨率
电压	1 mV
电流	0.1 mA
仪表精度(25 °C ± 5 °C)
电压	±0.02% + 3 mV	±0.02% + 2.5 mV	±0.02% + 3 mV	±0.02% + 6 mV	±0.02% + 5 mV
电流	±0.05% + 2 mA	±0.05% + 2.5 mA	±0.05% + 2 mA	±0.05% + 1.5 mA	±0.05% + 1 mA
电压瞬态响应, 稳定时间
负载变化	从0.1 A 变为1 A 后, 变到75 mV 最后值以内的时间<150 μs
设置变化, 上升	从1 V 变为11 V 后, 变到75 mV 最后值以内的时间<150 μs
设置变化, 下降	从11 V 变为1 V 后, 变到75 mV 最后值以内的时间 <150 μs
过压保护
范围 (典型值)	1 V - 19 V	1 V - 29 V	1 V - 31 V	1 V - 59 V	1 V - 71 V
精度 (典型值)	±(0.5%设置值 + 0.5V)
响应时间 (典型值)	<10 ms

显示器

真空荧光显示器。

存储器

存储40 种设置。

列表模式

可以定义最多7个列表，每个列表最多80个步长，每个步长包括电压极限和电流极限。对连续顺序，每个步长还包括时长。

后面板连接

特点	说明
通信	USB 设备端口，B 型连接器，兼容 USBTMC GPIB，选配(要求TEK-USB-488 GPIB 到USB 适配器)
输出、传感、状态和控制	可拆卸螺钉端子块传送下述信号:
输出通道	复制前面板输出
远程传感线路	远程传感连接
控制输入	多功能TTL 输入，可以作为触发输入、输出控制线路或数字输入使用
状态输出	多功能TTL 输出，可以作为故障指示或数字输出使用

电源

特点	说明
110 V AC设置	99 V_RMS - 132 V_RMS
220 V AC设置	198 V_RMS - 264 V_RMS
频率	47 Hz - 63 Hz
功耗
PWS4205/4323/4721	350 VA
PWS4305/4602	700 VA

物理特点

外观尺寸	毫米	英寸
高	88	3.47
宽	214	8.45
厚	355	13.9
重量	公斤	磅
PWS4205	9.0	19.8
PWS4305	9.6	21.2
PWS4323	9.0	19.8
PWS4602	9.6	21.2
PWS4721	9.0	19.8

环境和安全

特点	说明
温度
工作温度	0 °C - +40 °C
贮存温度	–20 °C - +70 °C
相对湿度(无冷凝)
工作相对湿度	+40°C以下时5% - 95% 相对湿度
贮存相对湿度	+40°C以下时5% - 95% 相对湿度 +40°C以上+70°C以下时5% - 60% 相对湿度, 无冷凝
高度
工作高度	2000 米以下时可以实现100% 功能； 2000 米到 3000 米时，内部耗散不超过全部功能的75%。
贮存高度	最高4000 米
电磁兼容能力	欧盟: EN 55011, Class A; IEC 61000-3-2; IEC 61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11 美国: FCC, CFR Title 47, Part 15, Subpart B, Class A 澳大利亚: EMC 框架, 根据AS/NZS 2064 辐射标准演示 (工业、科技和医疗器械)。
安全	欧盟: 低压指令2006/95/EC; EN61010-1 2001 美国: 美国公认测试实验室，列入 UL61010-1-2004 加拿大: CAN/CSA C22.2 No. 61010-1 2004

保修

三年.

订货信息

型号

型号	说明
PWS4205	程控DC 电源, 20 V, 5 A
PWS4305	程控DC 电源, 30 V, 5 A
PWS4323	程控DC 电源, 32 V, 3 A
PWS4602	程控DC 电源, 60 V, 2 A
PWS4721	程控DC 电源, 72 V, 1.2 A

标配附件

电源线－(请指明插头选项。)

可溯源校准证明

快速入门用户手册

文档光盘－包括用户手册、程序员手册和技术参考资 National Instruments LabVIEW Signal Express 泰克限定版光盘。

电源插头选项

选项	说明
A0	North America
A1	Universal Euro
A2	United Kingdom
A3	Australia
A5	Switzerland
A10	China
A11	India
A12	Brazil

用户手册选项

选项	说明
L0	英语手册
L1	法语手册
L2	意大利语手册
L3	德语手册
L4	西班牙语手册
L6	葡萄牙语手册
L7	简体中文手册
L8	繁体中文手册
L9	韩语手册
L10	俄语手册

服务选项

选项	说明
C3	三年校准服务
C5	五年校准服务
CA1	校准一次或按规定校准间隔校准，以先到者为准
D1	校准数据报告
D3	三年校准数据报告(要求选项C3)
D5	五年校准数据报告(要求选项C5)
R5	五年维修服务
